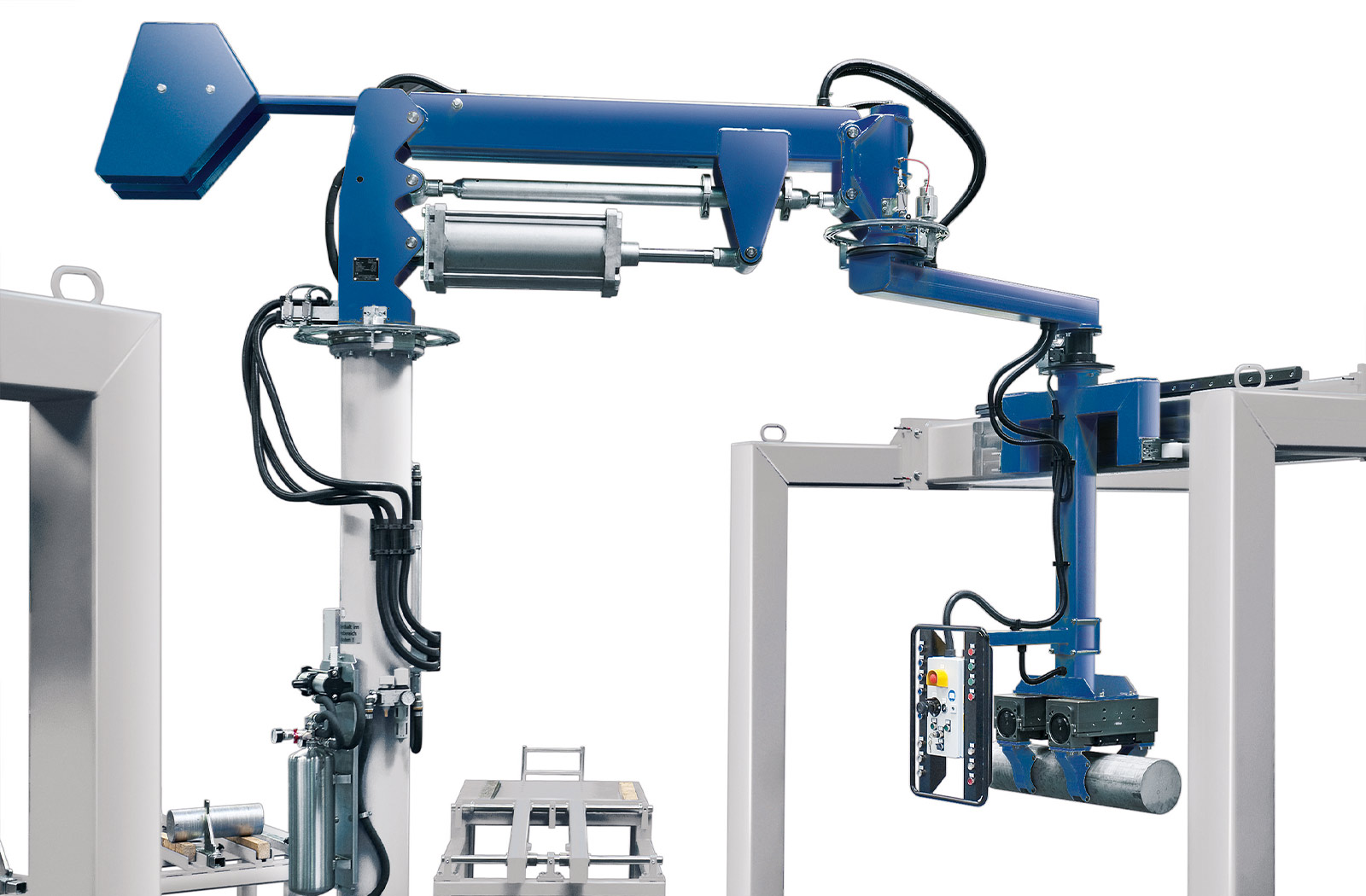

PB 250
Precise positioning, palletizing, depalletizing an comissioning. Flexible tooling up of machine tools, presses or machining centres. Exact assembly of components in production lines.
Vertrieb kontaktierenTechnische Daten
PB 250
Tragkraft ohne LAM, ohne Gegengewicht
250 kg
Tragkraft ohne LAM, mit Gegengewicht
375 kg
Hubhöhe
1650 mm
Arbeitsbereich Standard
5650 mm
Arbeitsbereich bis max.
6400 mm
Ausladung Standard
2825 mm
Ausladung bis max.
3200 mm
Hubarmlänge
1825 mm
Bauhöhe Gerät ohne Säule
900 mm
Bauhöhe OK Hub Gerät auf Säule
3800 mm
Säulenhöhe
2000 mm
Drehbereich Hauptachse Hubarm
Endlos
Drehbereich Achse Knickarm
300 °
Drehbereich Drehgelenk
320 °
Ausladung Gegengewicht
960 mm
Max. Momente Achse
33.750 Nm
Max. Momente Achse
10.000 Nm
Max. Momente Achse
2.000 Nm
Antrieb
pneumatisch
Hubgeschwindigkeit
0-20 m/min.
Arbeitsdruck min.
6 bar
Luftverbrauch / Hub max.
138 NL
Schallpegel
78 db (A)
Umgebungstemperatur
-15 / + 70 °C
Eigengewicht ohne Gegengew. und Säule
500 kg
Gegengewicht
350 kg
Weitere Informationen
- höchste Produktivität und Zuverlässigkeit
- ergonomisches, rationelles Arbeiten ohne Kraftaufwand
- präzises und exaktes Positionieren von Bauteilen
- schwereloses, pendelfreies Handling durch automatischen Gewichtsausgleich
- individuelle Greifersysteme
- einfache Bedienbarkeit
- optionale Lastführung direkt am Greifgut
- optionale Heben/Senken-Funktion für absolut lastfreies Heben und Senken
- hohen Sicherheitsstandard
- stehende, hängende oder verfahrbare Ausführung
- umfangreiches Zubehör zur optimalen Konfiguration
- zuschaltbare Nachlaufhemmung an den Drehachsen 1 und 2
