SMD 3 P - EDITION

Die universelle Schleif- und Entgratmaschine für den Dickblechbereich überzeugt durch beeindruckende Ergebnisse bei der Schlackeentfernung und der Kantenverrundung.


Unsere Schleif- und Entgratmaschinen der SMD 3-Serie punkten mit Flexibilität und Wirtschaftlichkeit auch beim Kleinteile entgraten. Die Anlagen der SMD 3 P-Edition wurden speziell für die Dickblechbearbeitung konzipiert und liefern durch einen maximalen Werkzeugkontakt mit den Bauteilen eine beeindruckende Performance bei der Kantenverrundung bis zu einem 2 mm-Radius. Das vorgeschaltete mechanische Abschlagen der Schlacke von plasma- und autogengeschnittenen Teilen ist effektiv und reduziert die Werkzeugkosten. Durch das sogenannte Cool-Grinding erfolgt zudem kein Wärmeeintrag in die Werkstücke.

Eingesetzt werden die Anlagen zum Entgraten, zur starken Kantenverrundung, Schlackenentfernung, Oxidschichtentfernung und zum Oberflächenfinishing. Bearbeitet werden Plasma- und Brennschneideteile aus Edelstahl, Stahl und Aluminium sowie Buntmetalle. Dank einer platzsparenden der Anordnung der Aggregate benötigen die Schleif- und Entgratmaschinen der SMD 3-Serie 30% weniger Aufstellfläche. Außerdem können sie problemlos in Automatisierungslösungen eingebunden oder in Fertigungslinien integriert werden.

Vertrieb kontaktieren

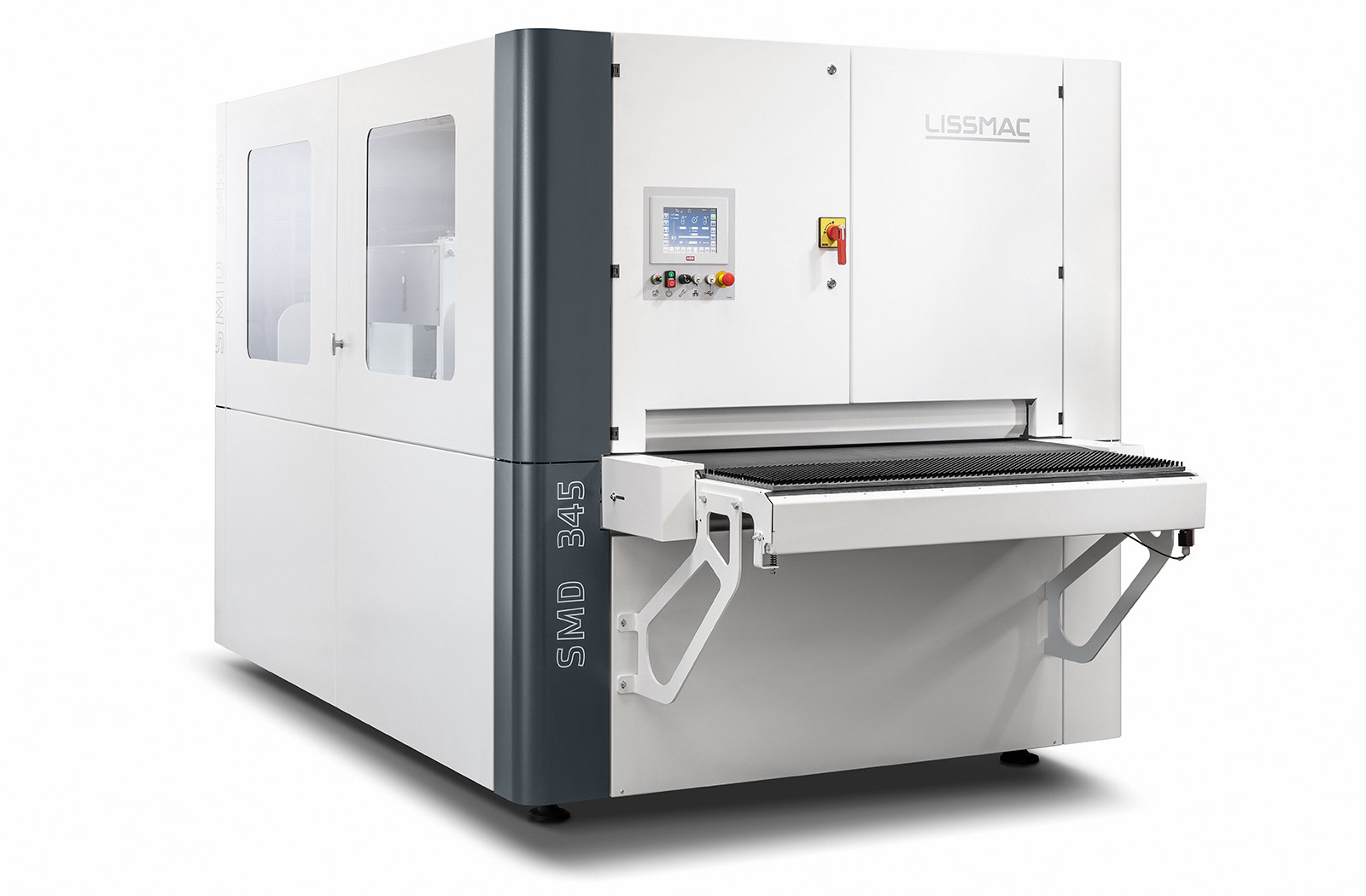

SMD 345 Dünnblech Entgratmaschine Oberflächenschliff Blech bearbeiten Oxidschicht

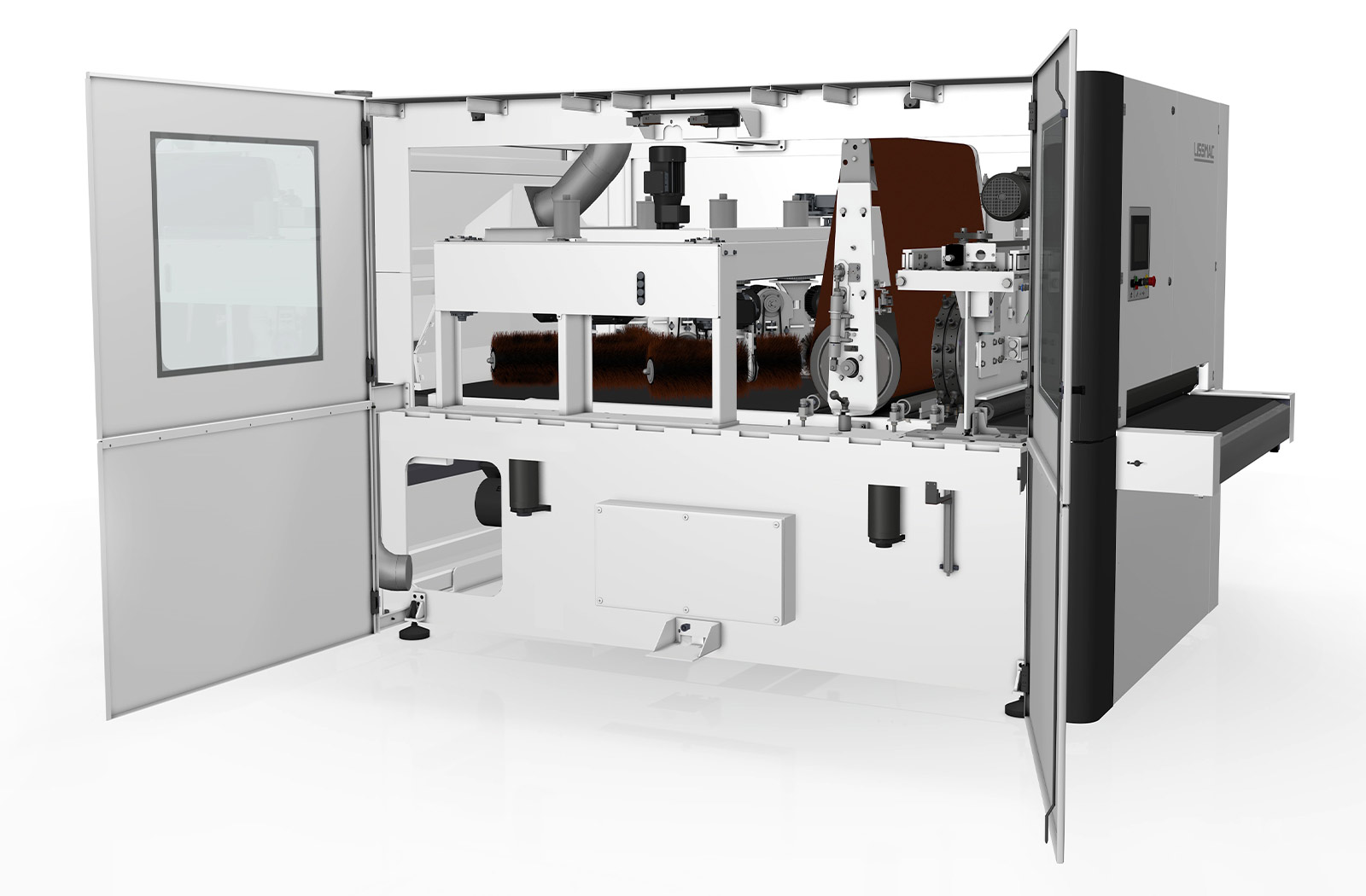

SMD_345_DREE_geöffnet

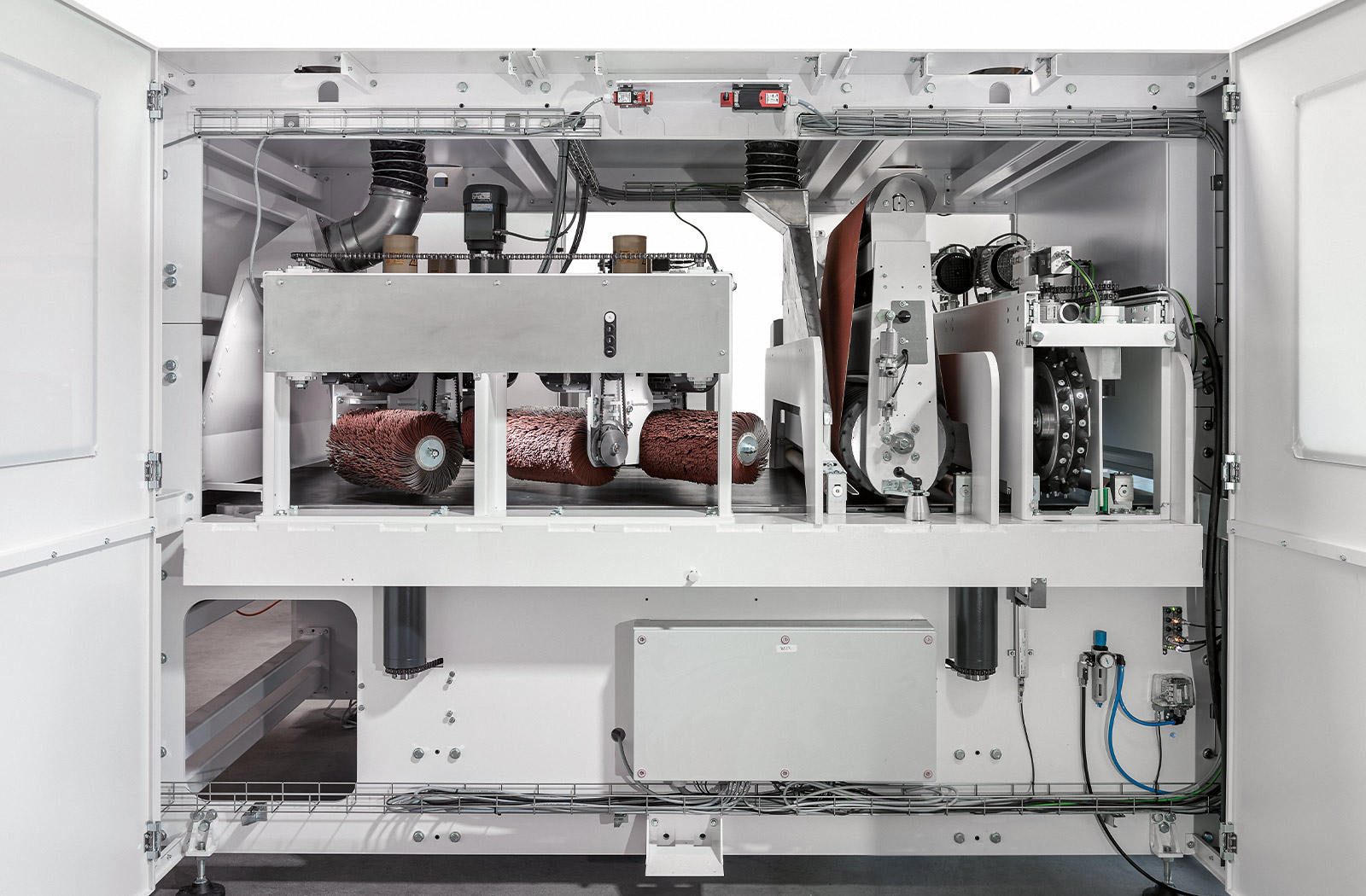

SMD_345_DREE

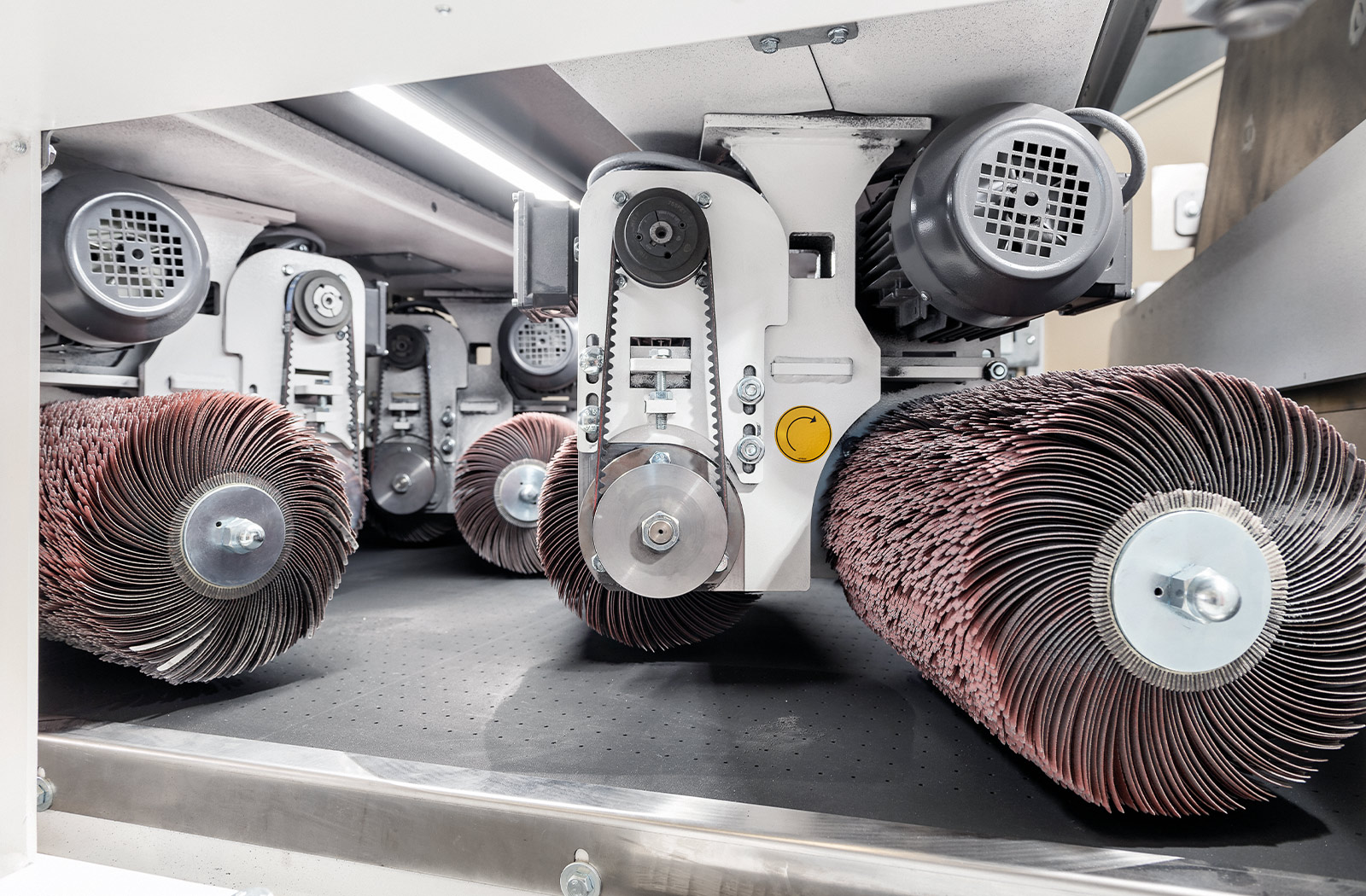

SMD3 Dünnblech Entgratmaschine Oberflächenschliff Blech bearbeiten Oxidschicht E Aggregate

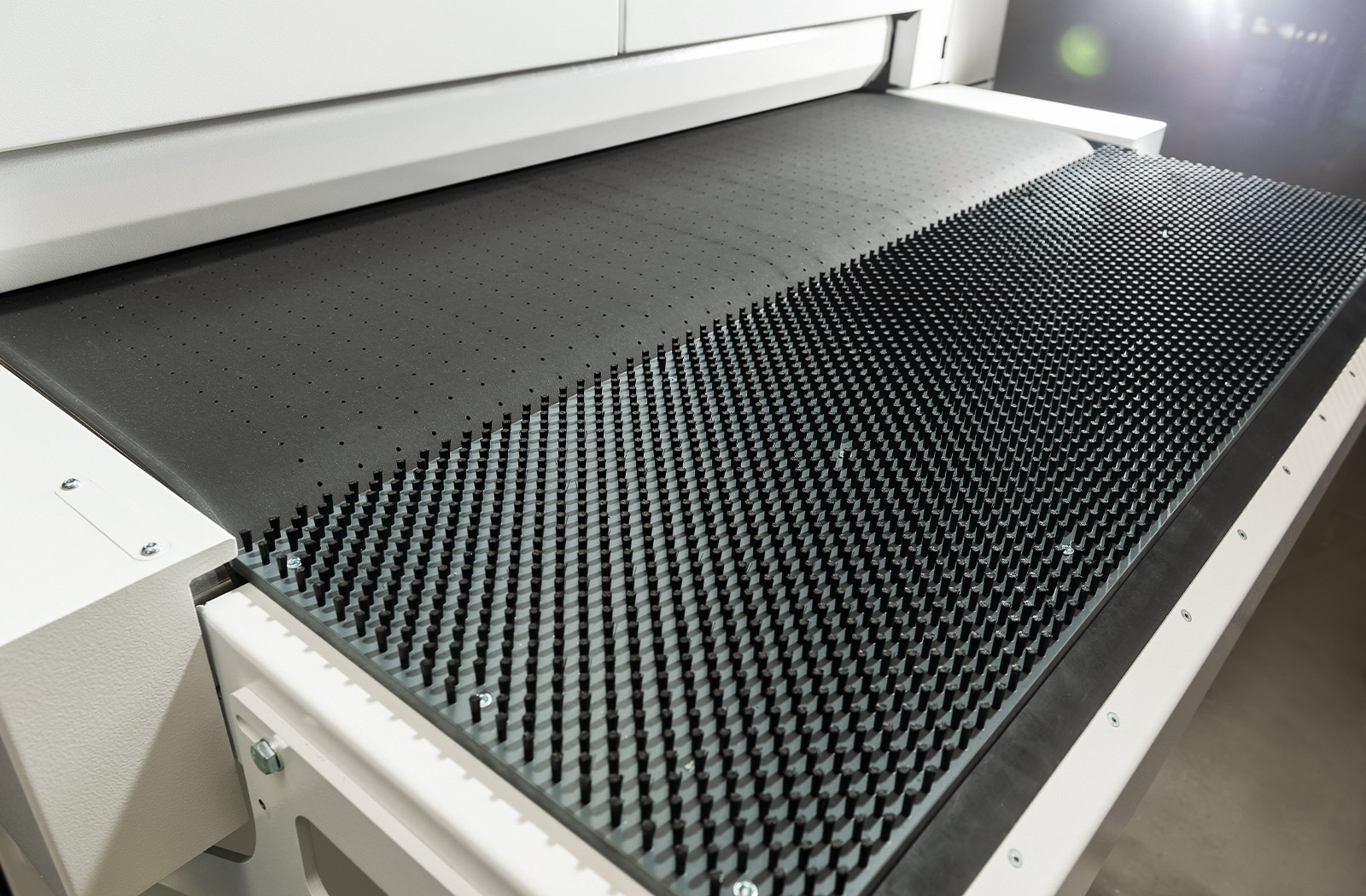

SMD3 Dünnblech Entgratmaschine Oberflächenschliff Blech bearbeiten Oxidschicht Transportband

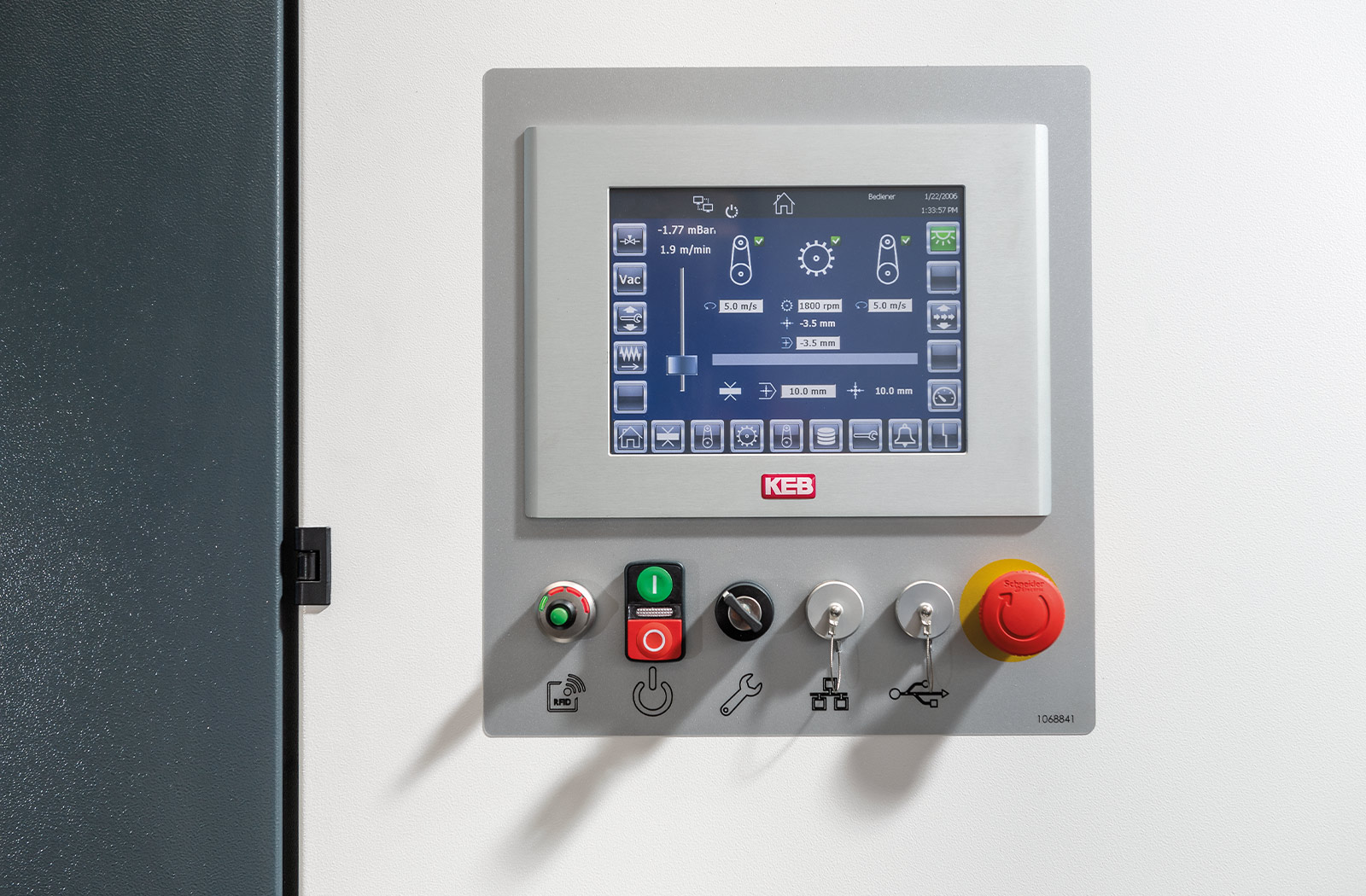

SMD3 Dünnblech Entgratmaschine Oberflächenschliff Blech bearbeiten Oxidschicht Bedienpanel
Technische Daten
SMD 335 REE
Durchlassbreite
1350 mm
Bearbeitbare Materialstärke
1,0 - 120 mm
Traglast
500 kg/lfm
Spannung
400 V / 50 Hz
Netzform
3 + PE / 3 + PEN
Nennstrom
58,9 A
Nennleistung
26,9 kW
Schutzart
IP 42
Vorschub stufenlos
0,3 - 8,0 m/min
Gewicht ca.
5000 kg
Abmessungen (B/T/H) ca.
2170/3300/2260 mm
SMD 345 REER
Durchlassbreite
1350 mm
Bearbeitbare Materialstärke
1,0 - 120 mm
Traglast
500 kg/lfm
Spannung
400 V / 50 Hz
Netzform
3 + PE / 3 + PEN
Nennstrom
87,6 A
Nennleistung
41,9 kW
Schutzart
IP 42
Vorschub stufenlos
0,3 - 8,0 m/min
Gewicht ca.
6000 kg
Abmessungen (B/T/H) ca.
2170/3800/2260 mm
SMD 335 DRE
Durchlassbreite
1350 mm
Bearbeitbare Materialstärke
1,0 - 120 mm
Traglast
500 kg/lfm
Spannung
400 V / 50 Hz
Netzform
3 + PE / 3 + PEN
Nennstrom
56,0 A
Nennleistung
25,5 kW
Schutzart
IP 42
Vorschub stufenlos
0,3 - 8,0 m/min
Gewicht ca.
5200 kg
Abmessungen (B/T/H) ca.
2170/3300/2260 mm
SMD 345 DREE
Durchlassbreite
1350 mm
Bearbeitbare Materialstärke
1,0 - 120 mm
Traglast
500 kg/lfm
Spannung
400 V / 50 Hz
Netzform
3 + PE / 3 + PEN
Nennstrom
68,1 A
Nennleistung
30,0 kW
Schutzart
IP 42
Vorschub stufenlos
0,3 - 8,0 m/min
Gewicht ca.
6000 kg
Abmessungen (B/T/H) ca.
2170/3800/2260 mm
Weitere Informationen
  • Geeignet für die Bearbeitung von unterschiedlichen Materialien wie Stahl, Edelstahl und Aluminium
  • Gleichzeitige Bearbeitung verschiedener Materialdicken möglich (E-Aggregate)
  • Individuell einstellbare Bearbeitungsparameter für optimale Ergebnisse
  • Die durchdachte Werkzeuganordnung gewährleistet ein gleichmäßiges Bearbeitungsergebnis über die gesamte Arbeitsbreite
  • Maximaler Werkzeugkontakt mit den Bauteilen für die perfekte Kantenverrundung bis Radius 2 mm
  • Effiziente Kleinteilebearbeitung (ab 50x50 mm) unabhängig der Teilegeometrie
  • Feststehender Maschinentisch - Konstante Tischhöhe für ergonomisches Arbeiten
  • Intuitive Bedienung dank übersichtlichem Touchpanel
  • Flexibilität und energieeffizientes Arbeiten durch separat zu- und abschaltbare Bearbeitungsaggregate
  • Schnelle Maschineneinstellung durch automatische Positionierung der Werkzeugachsen
  • Programmspeicher sorgt für automatische Maschineneinstellung und reproduzierbare Bearbeitungsergebnisse
  • Werkzeug - Schnellwechselsystem verkürzt Rüstzeiten auf ein Minimum
  • Große Auswahl an Werkzeugen für maximale Flexiblität
  • Eine optimale Zugänglichkeit der Maschine erleichtert Reinigung und Wartung
  • Fenster in den Maschinentüren ermöglichen Einblick bei der Teilebearbeitung
  • Sinnvolle Optionen und Features für individuelle Kundenanforderungen
  • Möglichkeit zur Automatisierung & Integration in Fertigungslinien



P-EDITION:

  • Reduzierte Werkzeugkosten durch mechanische Schlackeentfernung, kein teures Zerspanen notwendig
  • Cool-Grinding - kein Wärmeeintrag in die Werkstücke
  • Verzugs- und Toleranzausgleich durch große und weiche Kontaktwalze
  • Perfekte Kantenverrundung bis 2mm Radius
  • Verfügbare Konfigurationen: REE, DRE, REER, DREE

Beispiele

SMD3-blech-dickblech-radius2-kantenverrunden-entgraten-oberflächenschliff

SMD 3 P - EDITION in Aktion
